工艺流程
您当前的位置:首页>>工艺流程>>刹车蹄片流程

刹车蹄片流程

来源:   作者:admin 发布时间:2019/02/13 浏览量:1122
27
Plate工艺
Plate 01.
背板
start
Plate 02.
加工
View
Plate 02
加工 Press
将模具或工装安装在冲压机,加压切割,或制作任意形状。
Plate 03.
焊接及“R”校正
View
Plate 03
焊接及“R”校正
用电流焊接刹车蹄片组成品WEB和RIM,对焊接过程中变化的刹车蹄片R值进行校正,符合图纸尺寸。
Plate 04.
清洗及涂层
View
Plate 04
清洗及涂层
去除刹车蹄片的油和异物,进行涂层,防止产品腐蚀,提高刹车衬片和刹车蹄片的粘合力。
刹车衬片工艺
mold 01.
原材料
start
mold 02.
称量及混料
View
mold 02
称量及混料
计量(称量)
按照不同材质的特点准确计量原材料重量。

混料
将准确计量的不同原材料均匀分散,将紧压的纤维质材料开散蓬松。
mold 03.
初步成型
View
mold 03
初步成型
正式进行成型前,制作与正式成型产品相同的形状。
mold 04.
热成型
View
mold 04
热成型
对混合的材料进行初步成型,或直接投入混合材料,调整温度、压力、时间,最终进行产品成型。
mold 05.
热处理
View
mold 05

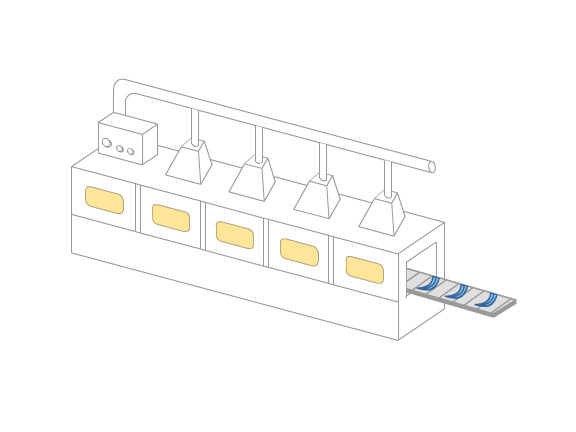

热处理
在一定的时间和温度内对产品加热,使结材料被熔化,扩大原材料之间的凝聚力,通过硬化实现物性稳定。
mold 06.
切割 / 研磨 / 刻印加工
View
mold 06
切割 / 研磨 / 刻印加工
切割
按图纸规格切割热处理完成的刹车衬片。

研磨
对热变形的刹车衬片内外表面进行研磨,以便易于涂抹粘合剂。

刻印加工
刻印Lot号,以便确认产品的制造历史。
mold 07.
对刹车衬片涂抹粘合剂和干燥
View
mold 07
对刹车衬片涂抹粘合剂和干燥
将刹车衬片粘在刹车蹄片上,对刹车衬片表面均匀涂抹粘合剂,进行干燥。
刹车蹄片总成工艺
P+M 01.
粘合(Bonding) / 热处理
View
P+M 01
粘合(Bonding) / 热处理
在保持一定的温度和时间的情况下,施加一定的压力,将刹车蹄片和刹车衬片进行粘合。
P+M 02.
研磨 / 刻印加工 / 组装
View
P+M 02
研磨 / 刻印加工 / 组装
研磨
将刹车衬片和刹车蹄片粘合后,研磨刹车衬片表面,达到图纸尺寸。

刻印加工
刻印Lot号,以便确认产品的制造历史。

组装
组装拉杆(Parking Lever)、销(pin)等。
P+M 3.
包装
Finish
